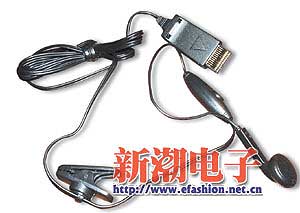

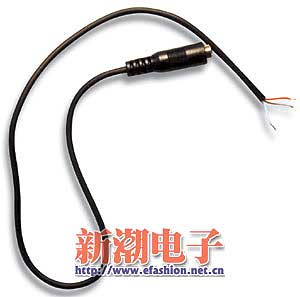

图1 带有MP3音乐播放功能的西门子(SIEMENS)6688手机深受人们的喜爱，不过在使用中我们还是发现了一些不足。首先，若我们经常用其原装耳机听音乐，比如经常插拔耳机或者经常带着耳机听音乐入睡，久而久之就会造成耳机内部连线短路、开路或接触不良等现象，最终导致结果是声音时有时无、正在播放MP3的时候突然出现暂停、左右声道音量不一致甚至有时会出现单声道等等严重问题。再加上原装耳机比较昂贵，价值150元(这个价格可以买到一副效果相当不错的爱华(AIWA)HP-V553耳机)，所以我们必须好好爱护它。其次，由于西门子并非开发音频产品的公司，笔者总觉得它的音质不是那么尽善尽美。高音并不清澈，低音也很无力。基于上面两方面考虑，我决定换接别的随身听耳机，但是，6688手机的耳机接口非常特殊，要达到这个目的，笔者只能DIY一个"万能"插头了。 所需材料 1.购买一副西门子S35X8系列手机的免提耳机(S3508免提耳机的市价在30元左右)，质量无所谓，我们主要用它的插头(图1)。 2.购买针式立体声3.5mm插头一只，一般电子市场有售，价格约5元左右(图2)。

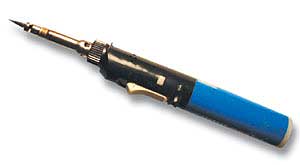

图2 3.塑料导线3条(废旧耳机上的导线即可)，最好找不同颜色的，直径大约在2.5mm，长度在控制在3cm左右。 4.电烙铁，焊锡(图3)。

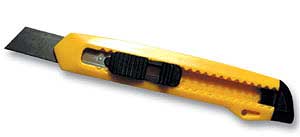

图3 5.美工刀(图4)。

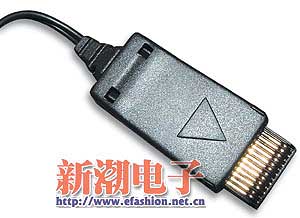

图4 取下西门子S3508免提耳机的连接线，保留接头(图5)和上面准备的3条塑料导线，将3条导线用电烙铁焊接上。我们暂定为：红色线连接到针式立体声3.5mm插头(图6)的公共端，它是与整个金属体连接为整体的金属焊片部分，其他为L、R声道的焊片，将焊好线的针式立体声3.5mm插头金属体连线一起从插头的塑料柄孔中穿出。
图5

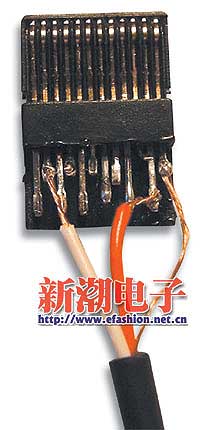

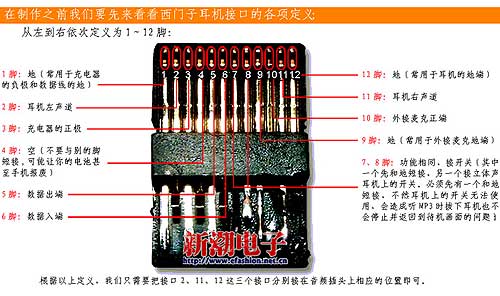

图6 并将立体声3.5mm插头拧好，使用电烙铁将黄线焊于2脚、橙线焊于11脚，红线焊于12脚上(图7)，注意脚与脚之间不要相碰，防止短路，有条件时用热凝胶将它们固定。最后将S3508免提耳机的塑料壳安装好，这样，一个6688手机专用的多功能耳机插座就做好了(图8)。
图7
图8 利用这款DIY的耳机转接器基本上可以达到"万能"的目的：它可以使用3.5mm的普通耳机(图9)，例如头戴式、耳夹式高保真耳机，也可以转接具备调音功能的高级耳机，同时也可以插入3.5mm转6.3mm或者莲花插口的转换口，使MP3音乐能通过无源音箱、有源音箱、家用功率放大器等音响设备播放出来。不过，美中不足的是它不能再像原装耳机那样可以利用PTT键来接听电话了。所以这种耳机转接器算不上完美，但是它可以利用最小的投资换来更高的音质享受，而且也避免了对原装耳机的"折磨"，同时它的灵活扩展性是不言而喻的。
图9 备注：还有一种DIY方法可算完美，它可以带有接听PTT功能，但是我们需要对原装耳机做改动。改造具体方法大同小异，不过我们需要从PTT键"开刀"：把PTT打开，去掉原装耳机并根据针脚定义用一个耳机延长线(市价5元左右)去掉针式插头后采用相同的连接方法连接到PTT相应的位置上，但是这样一来对原装耳机的改动比较大，那些心疼配件的朋友，可要三思！(作者：瘦客，本文出自《新潮电子》2002年第6期 |
|
