百分之“一百”的感觉 ―100MHz主板实测报告（上） 作者 Tanyi 很早就听说过基于Socket 7的100外频的芯片组，又传闻其主板已经上市。只可惜无缘一见，不能亲身体验到那种“芯”跳一百的感觉，甚撼！最近我们特意从几家主板厂商那里骗到了几款支持100外频的主板（有的型号还没有上市），拿回来仔仔细细的测试了一番，总结了一点东东，在这里发布给大家。希望大家能够喜欢，同时我们也欢迎大家就此进行讨论，讨论其利弊得失，另外大家如果对什么新硬件有兴趣，也可以在讨论板上帖出来，我们会根据需要进行测试和评析，这也是我们这个网站的最大目的，服务于大众，力争创造一个轻松自由的硬件发烧友交流站。 精英P5 SD-B 它是世界上第一块宣布支持100MHz外频的Socket 7主板。记得它在台湾刚刚推出时，曾一度造成硬件发烧友们的疯抢，可见其受欢迎程度。此外，它还获得过德国C&T杂志的最佳评比以及法国PC MAGZINE杂志的4颗星推荐。可惜的是目前大陆认这块板子的人不多，可能跟其不得力的宣传有关吧。现在我们在电子市场就可以很随便的买到这块板子，而且就它的性能价格比来说，无疑是目前Socket 7主板中最优秀的主板。它的中关村报价为770元，不高吧，可不要忘了，它真的能跑100外频哦！ 它采用芯片组是SIS 5591芯片组。有关100外频芯片组的介绍请看另一篇。这里就对其不再过多的介绍了。也许有人已经注意到，这款芯片组早在97年下半年就有了，不过那时它只是作为支持Socket 7的AGP芯片组发布的，在设计之初它的重点也只在于AGP，而不是100外频。因此它的最高外频定为83.3MHz，而不是现在的100MHz。象现在的一些SIS 5591的主板如技嘉GA586SGM、紫荆的紫晶系列等等都是采用这一类芯片的主板，不要妄想将其跳至100MHz用了。这里我还想再说明一点，现在有些人认为VIA的VP3就能支持100MHz，还提出了相关的隐藏跳线，其实都是不能实现的。VP3同最初的SIS 5591设计思路是完全一致的，那就是AGP，而不是100外频，所以即使能跳出来也多半不能用。真正能用100外频的是MVP3（VP4），耐心等候吧，很快就会有的。 SIS 5591也是如此，最开始的SIS 5591芯片组根本不支持100外频，即使你能跳出来也没用。在98年初，SIS对其进行了重新设计，于是从精英P5 SD-B开始，它的100外频便隆重上市了。说实话在精英P5 SD-B刚刚发布时，精英也不承认它能跑100外频，并特意用帖纸将它的说明书上的100外频跳线设置掩盖起来，不过现在就我拿到的这块板子来看，说明书上已经明确注明了它能跑100MHz！也许是芯片组做过改良，也许是精英公司经过广泛的测试确实证明了它能跑100外频，总之不管怎样，它在我们的测试下的确跑到了100外频!!
同时，在P5 SD-B的板卡设计上，我们也的确看到了一点针对100外频特别设计的地方。最明显的就是它的TAG块是－8的，而不是我们现在所用主板的－12 TAG RAM，TAG RAM是100MHz下的L2 Cache的关键，100外频下的L2 Cache至少要－10的TAG块才可以跑，否则你只能关L2 Cache了。此外，P5 SD-B还特意多准备了两组CPU I/O Voltage（Vio）CPU外部电压设定，我想这个我不用解释了吧，现在的MMX CPU都用到了双电压设计，CPU内核一组电压，CPU外部总线一组电压，专供其外部总线跑的，在较高的时钟下，外部总线也需要稍微高一点的电压才能清晰稳定的传输信号啊。因此，P5 SD-B准备了3.3伏、3.5伏、3.62伏三组外部电压设计，嘿嘿，够爽吧。3.3伏是最普通的电压啦，几乎所有的MMX类CPU都需要它；而K6 266/300必须要用3.5伏才能跑（在超频时，我们也常用到这组电压）；3.62伏呢，不用说你也能猜的到，当然是为了100MHz专门设计的啦。事实证明，在3.62伏这个电压下100MHz跑的非常舒服，并没有什么因频带过高所带来的信号失真问题。不过在主板的跳线里，P5 SD-B可没有公开说明这个电压的是3.62伏，只不过注明是“Reserved”，就是待测试的意思，我想这可能是因为它还不是公共的标准，精英也不敢正式发布的原因。 此外，P5 SD-B在跑100外频时并不挑SDRAM，而不象外界所传闻的那样，100外频必须要100MHz的SDRAM下才可以，普通的SDRAM就可以胜任100MHz，而且据传闻EDO也可以在这块板子上跑100外频，不过我没有试过。 这块板子也有一点点的缺点，就是它的L2 Cache仍同现在大部分主板一样，是－6的（天啊，这么慢，怎么跑100外频）。说实话，要跑100外频，最好还是用－4的L2 Cache。（我这儿已经有了一块用－4 L2 Cache的100MHz主板，什么…是什么板子？嘿嘿，还是下次告诉你吧） 这块板子在其他方面的设计可以感觉到其布线的简洁明了，材质用料也还不错。它只有2个168线插槽，尽管它还带了4条72线内存插槽!!真想不出都这个时代了，还配这东西有什么用，我想不出有谁使100外频还用72线EDO或普通内存。也许是为了那些原来还用72线EDO内存的超频者升级吧！它的CPU内核电压支持也不是很全（这对一些超频玩家来说不是件好事），支持1.8、2.0、2.2、2.5、2.8、2.9、3.1、3.2、3.3、3.5伏，我们不能够0.1伏0.1伏的调整电压了。对了，我是在以一个发烧友级的水平来评定这块主板，当然有些严格了。其实那些电压已经足以应付现在的CPU了，甚至是未来的K6 3D（大概要1.8伏的电压吧）。 别的么，它还带有一个支持1X/2X的AGP接口。并有一个“双磁环开关式电压设计”，据称它可以改善普通开关电源在运行中产生的干扰，使其具有稳定的电压、功率输出，从而提高了主板与板卡之间的兼容性。它支持的外频和倍频也比较全，有60MHz、66.8MHz、68.5MHz、75MHz（33）、75MHz（37.5）、83.3MHz（33.3）、90MHz（30）、100MHz（33.3，括号内是它的PCI总线频率），倍频从1.5到5.0，也就是它最高可支持到500MHz的CPU!!再就是SIS 5591芯片组内建了类似LM75的硬件监测功能，而不用在主板上多设置LM75芯片了。我们可以很方便的用到它，用相应的软件就可以。这在超频时很重要，我们可以随时监控系统的运行状况，从而作出判断。不过精英没有提供使用这项功能的软件（哼），如果大家想用可以来我们的网站DOWN到它，别忘了只有SIS 5591芯片组的主板才能用哦。 再就是市场上其他一些关于SIS 5591芯片组的主板，除了我说过的以外，还有一款主板也是用的SIS 5591，就是华硕的AS98－V。据称它也支持100外频，不过我没有试过，不敢妄下断论，（华硕不给我板子测！）。另外据我从板子外部观察，它的TAG RAM仍是－12的，而且没提供Vio跳线，不知它是怎么让其跑100外频的。 有一点我要先说明，就是我所测的所有CPU都不是专门为100外频设计的，而是最普通常见的Intel MMX和K6，可实际结果是它们都可以在100外频下稳定的工作。唯一的差别只是能多超到多少而已。因此大家完全可以用这块主板配合一般的CPU使用，而带来的效果呢……，您自己往下看吧！ Intel MMX。相传Intel的MMX在100外频下不能很好的工作，我的这块MMX 166就可以很好的在200MHz下运行（100*2），也许有的MMX CPU不行吧，反正我没有遇到过。不过我并没有把Intel MMX CPU放在评测的重点。一是它的速度太慢，二是它在100外频下的确没有K6跑的酣畅，再者现在的MMX CPU都经过锁频处理，例如MMX 166MHz被锁定为2.5倍频，如果你想在100外频下跑，那只有100*2.5一种选择(八成跑不了），所以么……。现在K6的价格又确实比MMX CPU便宜，如果你真要用100外频的话，还是选择K6吧！ AMD的K6。K6确实是100外频的最佳选择，鉴于它在非正式的100外频下良好的表现，我甚至开始怀疑AMD是不是在K6上事先预留了100外频的支持，并打算在K6-3D上一举推出来。我测试的这几款K6都可以在100外频下跑，并且是频率比原标频率略有提高，同时性能大幅度提高。例如K6-166在原定66*2.5外频下的Winbench 98 CPUmark 32是435，浮点（FPU WinMark）是558，而在100外频下的200MHz（100*2）CPUmark 32是576，浮点是656，整数实力提高了30％以上，浮点也提高了将近17％，不可谓不惊人。同时它也比K6-166在超到208MHz（83.3*2.5）时还要快。 我们再来看看K6-233在250MHz下跑的如何，尽管K6-233大家公认它的超频性能一般。但在100外频下250MHz（100*2.5）时的确达到了K6-233的最佳运行状态。它的CPUmark 32为638，浮点为818，比按它实际跳线方法跑又快了30％以上。 最后再来看看AMD梦幻级的CPU---K6-300在100外频时跑的如何吧。K6 300用到了0.25微米的制造技术，因此它的电压比较特殊，内核电压要2.2伏，外部电压要3.45伏。幸好P5 SD-B支持它。不过它的低电压和低功耗并没有带来更好的超频空间，比相同级别的P II要差的多。我们只能将它按100*3跳到300MHz使用，在350时系统极不稳定。在100外频下的300MHz时，它的CPUmark 32为708，浮点达982，整体性能还是比其在66*4.5的300MHz时提高了30％以上。
从最后的结果来看，100外频的确较大幅度的提高了CPU的运算能力。大家可以仔细的研究一下的附带的表格，相信定能发现一些规律。例如我们发现，CPU的浮点能力与系统总线的时钟没有多大的关系，而与CPU跑的实际核心频率有关。
Winbench 98 FPU Winmark

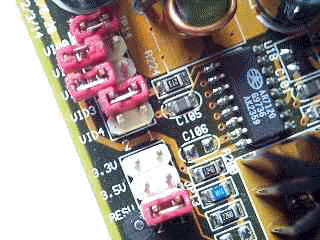

注：N/A表示改项测试未通过，K6-166在跳225MHz（75MHz和90MHz）时都用到了3.1伏电压。 我们本次作测试的其他系统配置为：Seagate 7200转大灰熊6.4G硬盘、32MB普通SDRAM、Diamond VIPPER 330（AGP）3D加速卡。以上设备由北京强达商贸有限公司提供，特此表示感谢。 后记：据说Intel为打垮Socket 7低价位市场专门推出PII CPU的简化版和440LX的简化版440EX，不知这个市场究竟会如何演化，也不知Socket 7是否能阻挡的住Intel的步伐，不管如何，我们都只相信一个真理……适者生存！ 附：P5 SD-B的电压隐藏跳线
本文摘自飞翔鸟 |
大家看这张SIS 5591的图，它就是P5 SD-B的芯片组，它的编号是9748CR A2，9748是表示97年第48周生产的意思，我这块主板的芯片组是9805的。原来的SIS 5591芯片组编号都是97XX BR A1，而现在的大部分是98XX CR A2（我的是9805CQ A2），也许这就是SIS 5591新一代的芯片组吧。
